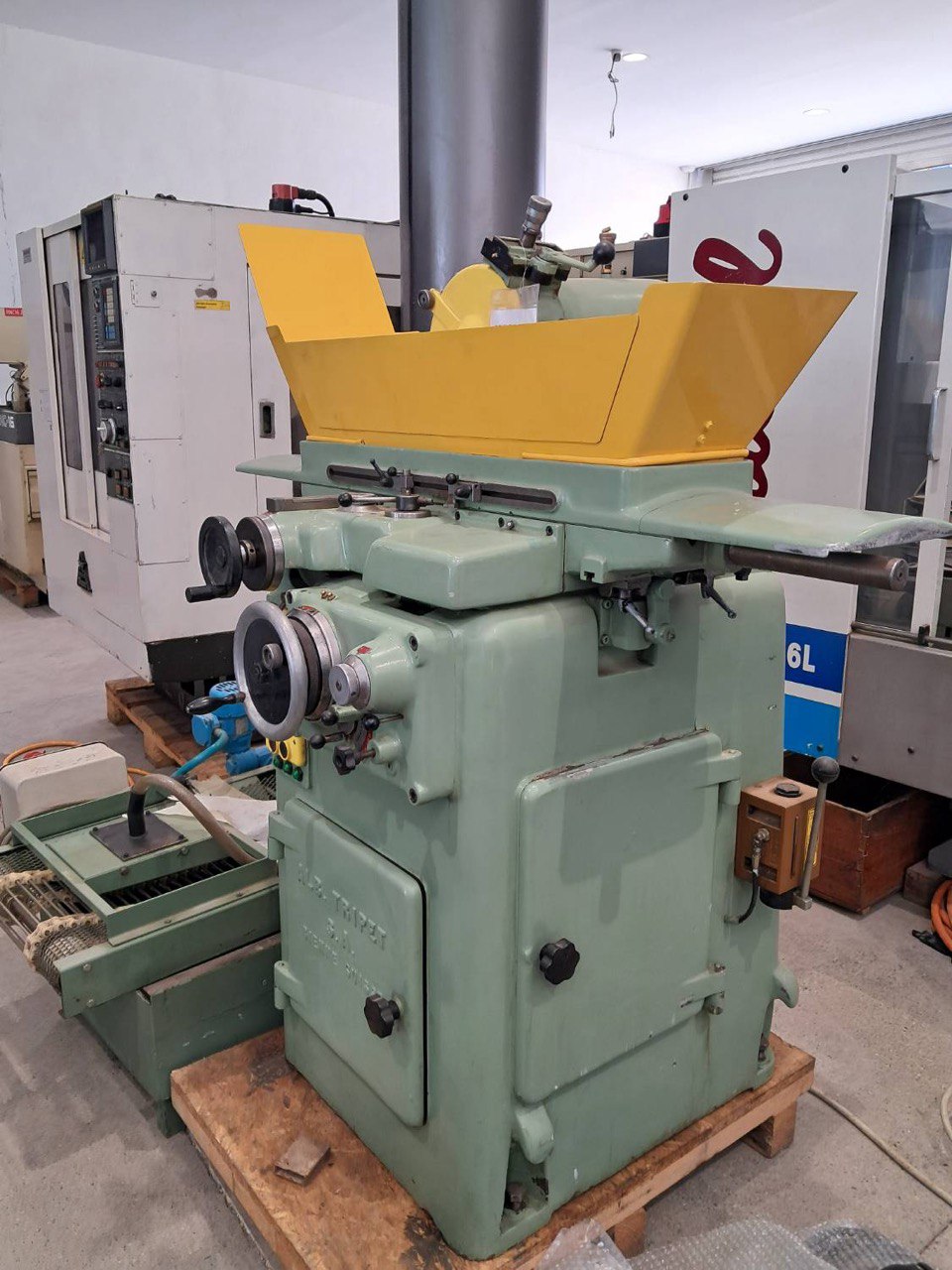

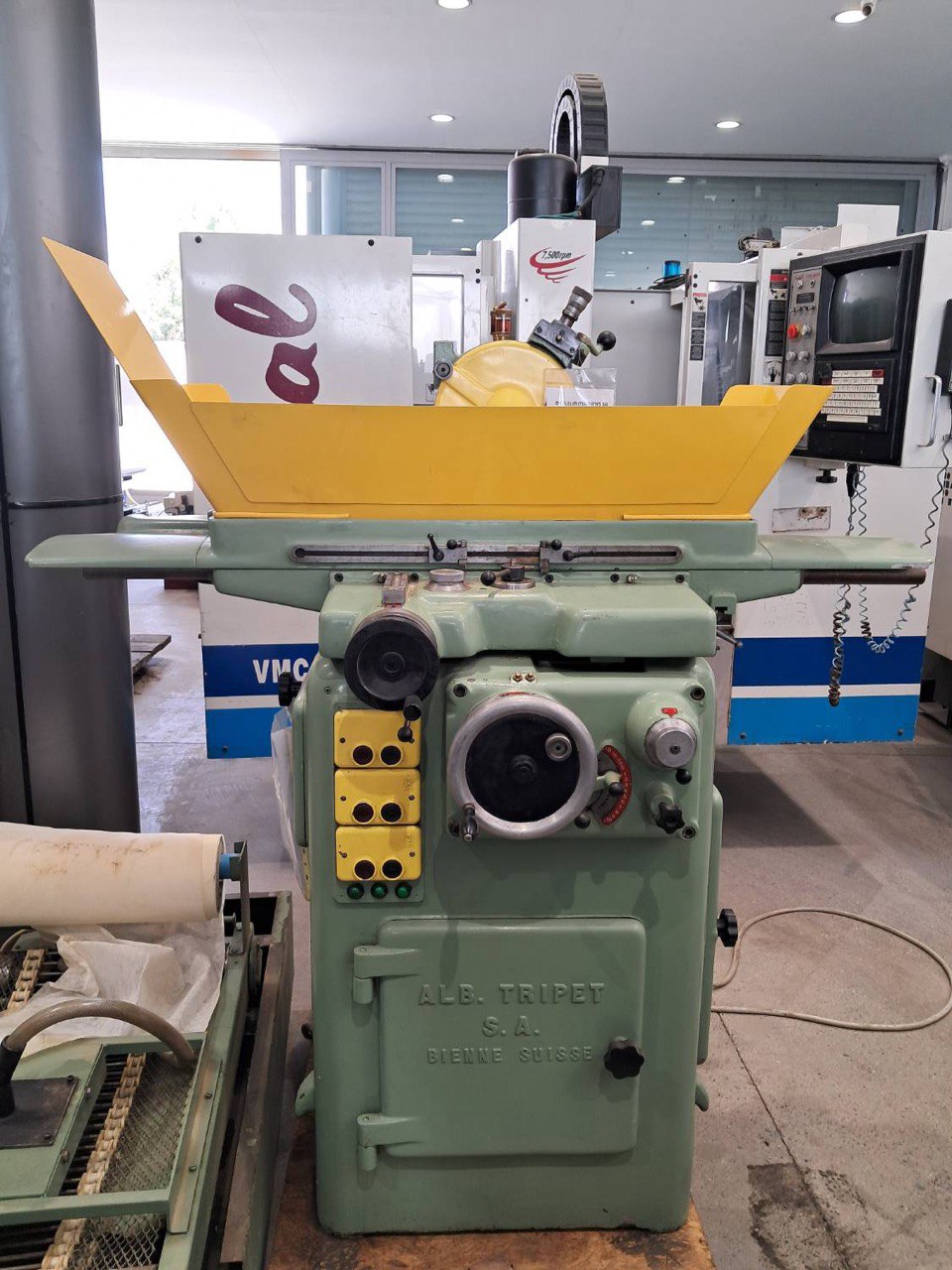

دستگاه سنگ زنی Tripet MHP 500
دستگاه سنگ‌زنی سطحی TRIPET MHP‑500، محصولی سوئیسی از دهه‌ی ۱۹۵۰ میلادی است که برای پرداخت دقیق سطوح قطعات طراحی شده‌است. این دستگاه با دقت بسیار بالا—توازی بهتر از ۲ میکرون—آماده‌ی انجام کارهای حساس در صنایع دقیق مانند ساخت ابزار و قالب است
ویژگی ها:
معرفی
دستگاه سنگ‌زنی یکی از تجهیزات صنعتی پرکاربرد در فرآیندهای تولید و ماشین‌کاری است که برای پرداخت سطح قطعات فلزی و غیر فلزی به کار می‌رود. این دستگاه با استفاده از چرخ سنگ (سنگ ساینده) سطوح ناهموار را صاف و یکنواخت کرده و به دقت و کیفیت سطح بالا دست می‌یابد. سنگ‌زنی در صنایع مختلف مانند خودروسازی، ابزارسازی، قالب‌سازی و صنایع نظامی نقشی حیاتی دارد.
دستگاه‌های سنگ‌زنی انواع مختلفی دارند که بر اساس نوع عملیات به دسته‌هایی مانند سنگ‌زنی تخت، سنگ‌زنی استوانه‌ای، سنگ‌زنی بدون مرکز و سنگ‌زنی داخلی تقسیم می‌شوند. هر نوع از این دستگاه‌ها برای کاربرد خاصی طراحی شده و دارای دقت‌های متفاوتی هستند. به‌عنوان مثال، سنگ‌زنی استوانه‌ای برای پرداخت سطوح خارجی قطعات گرد مناسب است، در حالی که سنگ‌زنی داخلی برای پرداخت سطوح داخلی سوراخ‌ها کاربرد دارد.
در فرآیند سنگ‌زنی، دقت بالا و صافی سطح از اهمیت زیادی برخوردار است، زیرا این عملیات اغلب در مراحل نهایی تولید انجام می‌شود. برای دستیابی به کیفیت بالا، باید شرایطی مانند سرعت چرخ، نوع سنگ، نوع خنک‌کننده و تنظیم دقیق دستگاه رعایت شود. همچنین استفاده صحیح و نگهداری منظم از دستگاه نقش مهمی در طول عمر ابزار و کیفیت محصول نهایی دارد.
مشخصات:
در این قسمت می توانید مشخصات سیستم مربوطه را مشاهده نمائید.
گزینه های بیشتر
اطلاعات
کشور سازنده: سوئیس
ولتاژ: 380/50/3
وزن خالص: حدود 1100 کیلوگرم
ابعاد: حدود 1500x1340x1600 میلی‌متر
مشخصات فنی
حداکثر کورس بر روی ریل: 530×210 میلی‌متر
حداکثر ظرفیت سنگ‌زنی: 530×230 میلی‌متر
سطح قابل استفاده میز: 600×200 میلی‌متر
سرعت ریل طولی، پیوسته: 0-21 متر در دقیقه
سرعت ریل عرضی، پیوسته: 0-9 متر در دقیقه
حرکت عمودی: 250 میلی‌متر
حداکثر فاصله بین چرخ سنگ‌زنی جدید و میز: 250 میلی‌متر
حرکت عمودی
بر روی دستگیره، 1 تقسیم: 0,01 میلی‌متر
بر روی دستگاه میکرومتریک، 1 تقسیم: 0,001 میلی‌متر
اتوماتیک: 0,005-0,10 میلی‌متر
حرکت عرضی
بر روی دستگیره، 1 تقسیم: 0,01 میلی‌متر
با مقایسه‌کننده: 0,001 میلی‌متر
چرخ سنگ‌زنی
قطر x عرض x سوراخ: 225 x 25 x 50 میلی‌متر
سرعت عادی: 2700 دور در دقیقه
سرعت با واریاتور: 2700-1000 دور در دقیقه
موتورها
موتور اسپندل: 3000 دور در دقیقه، 2,5 اسب بخار
موتور پمپ هیدرولیک: 1500 دور در دقیقه، 0,75 اسب بخار
موتور پمپ خنک‌کننده: 2800 دور در دقیقه، 0,15 اسب بخار
تمامی اشتباهات و حذف‌ها محفوظ است - داده‌ها بدون تعهد ارائه شده‌اند.
توضیحات بیشتر
توضیحات بیشتر
مشخصات فنی آن شامل کورس حرکتی در راستای طولی حدود ۵۳۰×۲۱۰ میلی‌متر و ظرفیت سنگ‌زنی تا ۵۳۰×۲۳۰ میلی‌متر است.
سرعت حرکت میز در جهت طولی بین ۰ تا ۲۱ متر بر دقیقه و در جهت عرضی تا ۹ متر بر دقیقه قابل تنظیم است، در حالی که حرکت عمودی نیز تا ۲۵۰ میلی‌متر امکان‌پذیر است
این دستگاه از دو سیستم تغذیه هیدرولیکی مستقل برای حرکت طولی و عرضی بهره می‌برد که امکان اجرای تکنیک سنگ‌زنی متقاطع ("criss-cross") را فراهم می‌سازد—روشی مؤثر برای دستیابی به صافی و دقت بالا. علاوه بر این، دارای سیستم قفل اضطراری (lock) با یک اهرم برای توقف فوری حرکت میز، و یک دستگاه پرداخت روی هد سنگ‌زنی است که چرخ نیاز به جدا شدن ندارد
