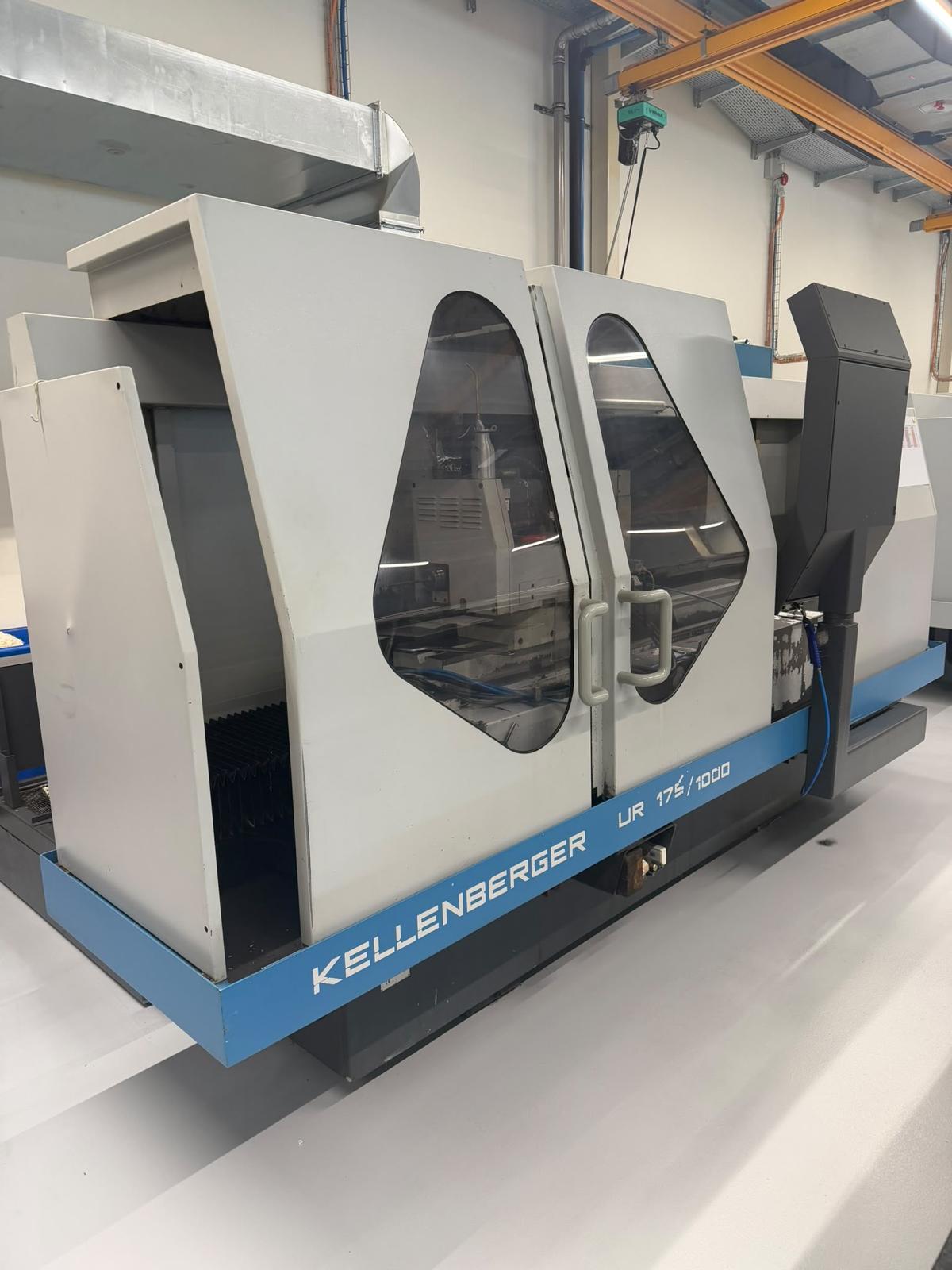

سنگ محور KELLENBERGER مدل UR 175/1000
KELLENBERGER UR 175/1000 یک دستگاه سنگ محور یونیورسال CNC ساخت سوئیس است که برای انجام عملیات سنگ‌زنی دقیق و باکیفیت روی قطعات صنعتی طراحی شده است. این دستگاه با فاصله بین مرغک‌های 1000 میلی‌متر، ارتفاع مرغک 175 میلی‌متر، کنترل KELCO 80 و سیستم اندازه‌گیری MOVOMATIC ES 400، گزینه‌ای مناسب برای سنگ‌زنی قطعات دقیق، استوانه‌ای و مخروطی در صنایع مختلف محسوب می‌شود.
ویژگی ها:
وضعیت: Condition:
روشن
عرض: Width:
2000 mm
طول: Length:
3600 mm
معرفی
دستگاه KELLENBERGER UR 175/1000 یک دستگاه سنگ محور یونیورسال CNC ساخت کشور سوئیس است که با هدف انجام عملیات سنگ‌زنی دقیق و دستیابی به کیفیت سطح بالا در قطعات صنعتی طراحی شده است. این دستگاه از محصولات شرکت معتبر KELLENBERGER بوده و به دلیل ساختار مستحکم، دقت بالا و قابلیت انجام عملیات مختلف سنگ‌زنی، برای استفاده در محیط‌های صنعتی و تولید قطعات دقیق گزینه‌ای قابل اعتماد محسوب می‌شود.
مدل UR 175/1000 دارای فاصله 1000 میلی‌متر بین مرغک‌ها و ارتفاع مرکز حدود 175 میلی‌متر است و امکان ماشین‌کاری طیف وسیعی از قطعات استوانه‌ای و محوری را فراهم می‌کند. ساختار یونیورسال دستگاه امکان انجام عملیات سنگ‌زنی خارجی و داخلی و همچنین سنگ‌زنی قطعات با سطوح و زوایای مختلف را فراهم می‌سازد.
این دستگاه به سیستم کنترل KELCO 80 CNC مجهز شده است که امکان کنترل دقیق حرکات دستگاه و اجرای سیکل‌های سنگ‌زنی را فراهم می‌کند. همچنین وجود سیستم اندازه‌گیری MOVOMATIC ES 400 امکان کنترل دقیق ابعاد قطعه در فرآیند سنگ‌زنی را فراهم کرده و به دستیابی به ابعاد نهایی دقیق و تکرارپذیری بالاتر کمک می‌کند.
از دیگر ویژگی‌های این دستگاه می‌توان به کورس طولی حدود 1150 میلی‌متر، کورس عرضی حدود 320 میلی‌متر، اسپیندل یونیورسال قطعه، قابلیت تنظیم و چرخش میز و امکان استفاده از تجهیزات مختلف سنگ‌زنی و اندازه‌گیری اشاره کرد. طراحی دستگاه به‌گونه‌ای است که علاوه بر سنگ‌زنی استوانه‌ای، امکان انجام عملیات دقیق روی قطعات مخروطی و قطعاتی با هندسه‌های مختلف را نیز فراهم می‌کند.
KELLENBERGER UR 175/1000 با ترکیب ساختار مستحکم سوئیسی، سیستم کنترل CNC، تجهیزات اندازه‌گیری دقیق و قابلیت‌های متنوع سنگ‌زنی، انتخابی مناسب برای قالب‌سازی، ساخت قطعات دقیق، صنایع ماشین‌سازی، قطعه‌سازی و تعمیرات صنعتی است؛ به‌ویژه در کاربردهایی که دقت ابعادی بالا، کیفیت سطح مناسب و تکرارپذیری فرآیند اهمیت زیادی دارد.
مشخصات:
در این قسمت می توانید مشخصات سیستم مربوطه را مشاهده نمائید.
نمای کلی
مدل:
UR 175/1000 CNC
کشور:
سوئیس
مبدا ورود دستگاه:
سوئیس
وضعیت:
On
اطلاعات عمومی
عرض دستگاه:
2000 mm
طول دستگاه:
3600 mm
ارتفاع دستگاه:
2000 mm
وزن دستگاه:
6000 kg
کنترلر
برند:
KELCO 80 CNC
محورها
کورس X:
320 mm
کورس Z:
1150 mm
گزینه های بیشتر
| مشخصات | مقدار |
|---|---|
| برند | KELLENBERGER |
| مدل | UR 175/1000 |
| نوع | CNC Universal Cylindrical Grinder |
| کشور سازنده | Switzerland |
| کنترل | KELCO 80 CNC |
| سیستم اندازه‌گیری | MOVOMATIC ES 400 |
| فاصله بین مرغک‌ها | 1000 mm |
| ارتفاع مرغک | 175 mm |
| حداکثر قطر سنگ‌زنی | 350 mm |
| حداکثر طول سنگ‌زنی | 1000 mm |
| کورس X | 320 mm |
| کورس Z | 1150 mm |
| چرخش میز | ± 9° |
| سرعت اسپیندل قطعه | 5–500 rpm |
| مخروط اسپیندل قطعه | MT5 |
| توان موتور Workhead | 2.4 kW |
| قطر سنگ اصلی | 400 mm |
| عرض سنگ | 50–63 mm |
| سوراخ سنگ | 127 mm |
| سرعت اسپیندل سنگ | 1500–2200 rpm |
| توان موتور سنگ | 4.4–7.5 kW |
| مخروط مرغک | MT4 |
| کورس مرغک | 30–50 mm |
| سنگ‌زنی خارجی | دارد |
| محور B | دارد |
